    功能说明 技术参数 产品特点 注意事项

    ■ 音控主要作用:调节输入电声产品的音频电压大小,部份有多路音源通道的选择功能。
    ■ 音控调压类别:分为电阻式调压和变压器式调压两种;电阻式调压的功率不能做得太大,但安装体积较变压器式小很多;变压器式调压的功率可以做得较大,但其安装体积相应也会较大。
    ■ 其它功能:部份产品带有多路音源选择,还有部份带强切功能。

    VC-T
    型号 VC-065T VC-065TD3 VC-065TD4
    VC-065TL VC-305TD3 VC-305TD4
    VC-065TD4 VC-605TD3 VC-605TD4
    输入容量 6W 6W 6W
    6W 30W 30W
    6W 60W 60W
    方式 Resistor Transformer Transformer
    Amplifier Transformer Transformer
    Resistor Transformer Transformer
    音控级别 5 steps
    Off, -18dB,-12dB,-5dB,0dB
    通道选择 —— —— ——
    强切方式 —— 3-wire 4-wire
    —— 3-wire 4-wire
    4-wire 3-wire 4-wire

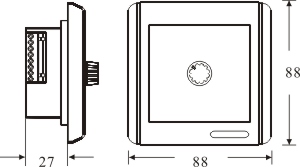

    底盒尺寸 86×86 mm 86×86 mm 86×86 mm
    毛重(24 PCS) 4.75Kg
    包装尺寸 380×280×148 mm



    当音频信号输入时,直接经喇叭输出,无损耗
    當強切信號(功率)進來的時候,音量控制器會斷開自己的功率輸出,讓強切信號的功率通過,輸出給喇叭

    1, 在音量控制器面板下的缺口处,用一字螺丝刀把面板撬开,令其与主体分开;
    2, 将音量控制器电缆接到指定的终端机;
    3, 把音量控制器内提供的两粒螺丝取出,将主体安装到底盒;
    4, 用所提供的面板安装到主体

    注意:请根据选用的音量控制器的实际深度预埋底盒.
